国际标准化组织印刷技术委员会ISO/TC 130标准体系介绍

01   前 言

国际标准化组织印刷技术委员会(ISO/TC 130)制定和公布了一系列标准,这些标准在国际上得到了广泛应用,已成为国际印刷界的通用技术语言。
为了加深对ISO/TC 130 标准系列的了解,本文经原作者同意,特地编辑和采用了由招刚、陈晨、刘霞等人撰写的 “ISO/TC 130国际印刷标准体系研究” 一文的内容(《数字印刷》杂志2020年第2期,总205期),在此对ISO/TC 130的标准体系做一简要介绍。

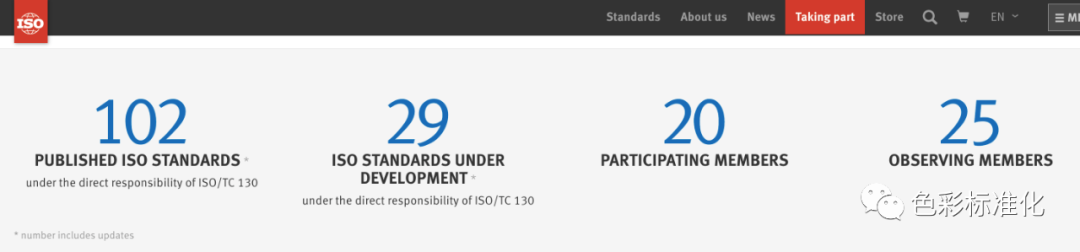

图1  ISO/TC 130数据(来源:ISO 官方网站www.iso.org)



02   标准分类和结构

从技术内容上看,ISO/TC 130标准包括对印刷流程中各生产过程所涉及的活动或活动结果的规定、指导或特性描述,以及对材料、设备和系统的要求。由于ISO/TC 130 标准的开发工作在持续进行、标准的数量也在不断增加,为方便起见,本文的研究范围是截止至2019年12月31日,ISO/TC 130所发布的98项国际印刷标准。

按照“过程相关分类法”,即根据标准的技术内容以标准所适用的生产过程为线索,可将ISO/TC 130现行标准分为通用标准和专用标准两大类(见图2),以突出标准的基本特性,厘清ISO/TC 130标准与标准之间的相互关系。

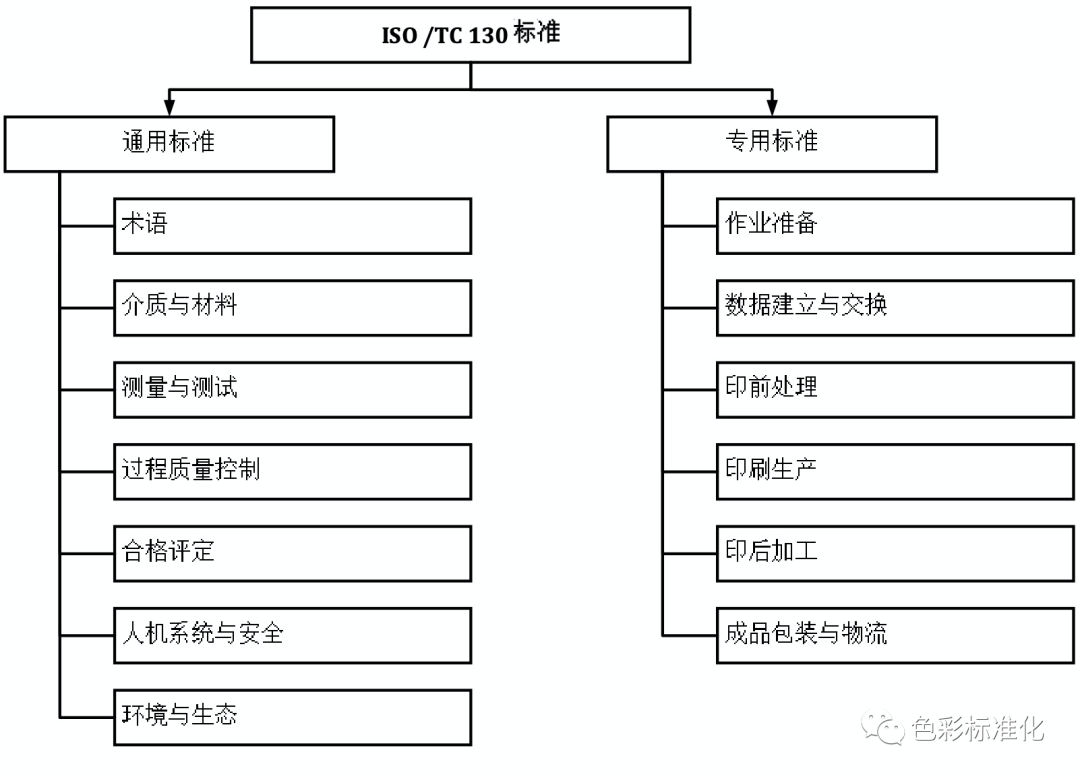

图2  ISO/TC130标准分类

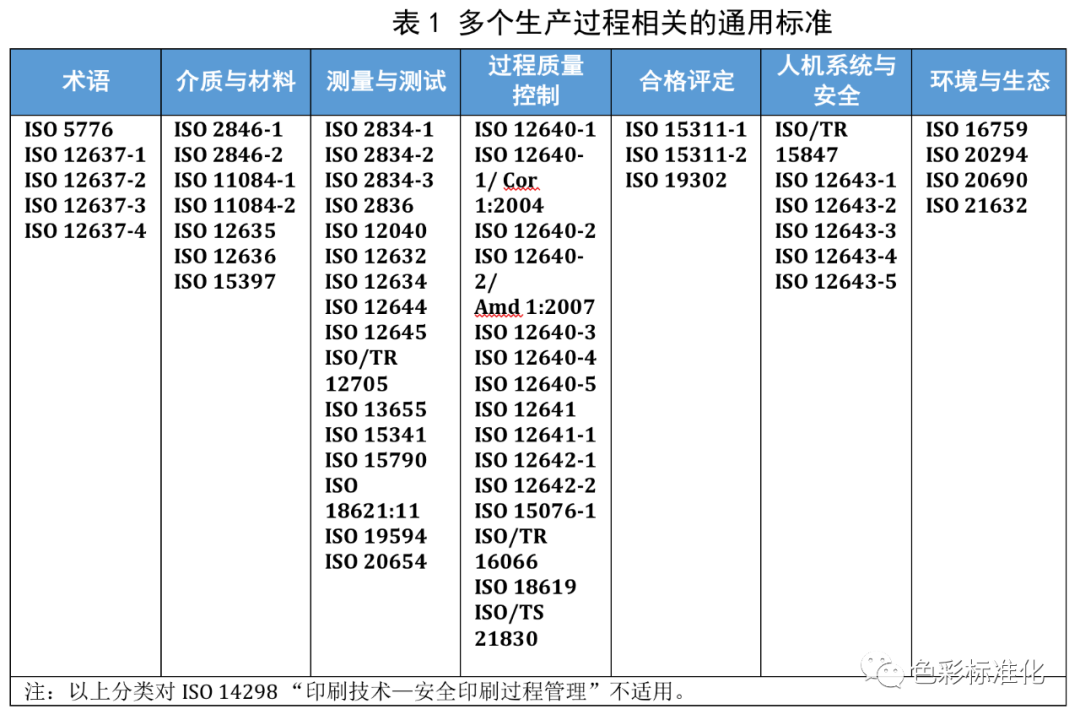

通用标准是指适用于多个生产过程的标准(见表1)。包括:术语、媒介与材料、测量与测试、过程质量控制、合格评定、人机系统与安全、环境与生态。这类标准贯穿于印刷生产的各个阶段,为印刷生产能够高质、高效、环保和安全地进行提供指导。

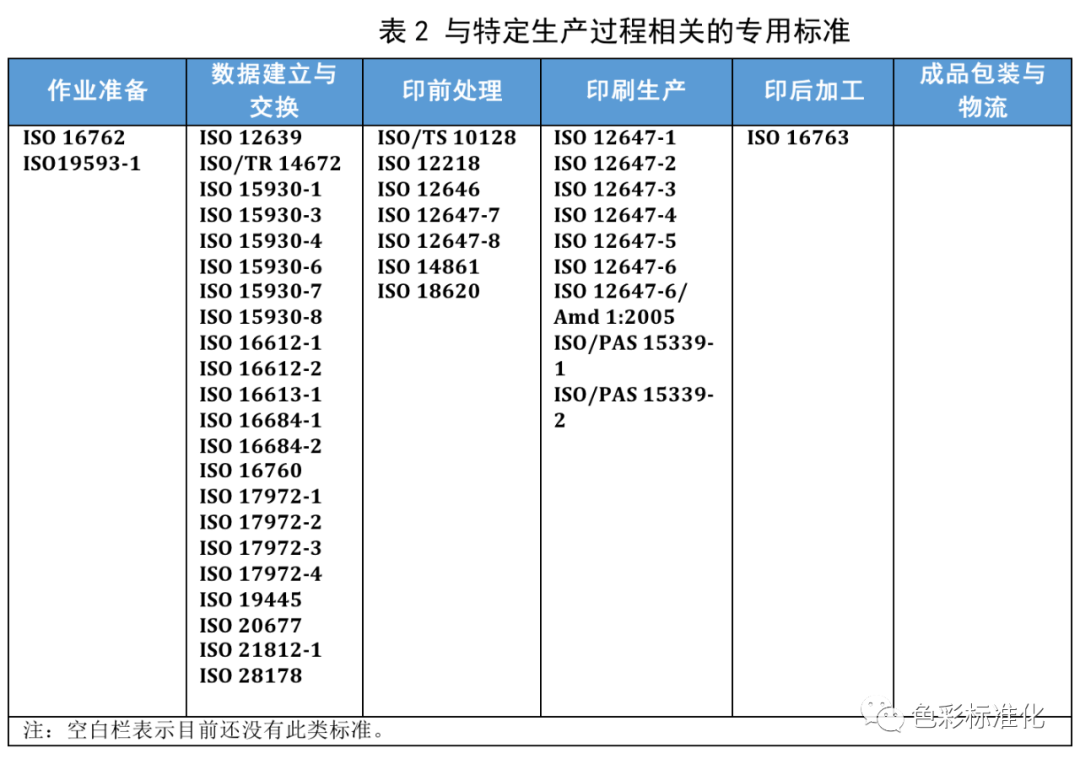

专用标准是指适用于单一生产过程的标准(见表2)。包括:作业准备、数据建立与交换、印前处理、印刷生产、印后加工、成品包装与物流,这类标准主要针对印刷流程中特定的生产阶段,在内容上相互联系并体现出很强的流程性特点。

统计显示,在ISO/TC 130 国际印刷标准中,数量较多的是“数据建立与交换”标准(占23%),这与印刷技术领域数字化发展趋势是相吻合的,其次是“测量与测试”标准(占15%)和“过程质量控制”标准(占15%),这三类标准占标准总数的53%,目前在印刷业传播较广使用较多,可以看作是核心标准。相比之下,其他标准的传播面和使用面都不足,开发力度、影响力也不够大。此外,就生产过程的完整性而言,“成品包装与物流”类的标准还是空白,ISO/TC 130 或将考虑进行开发。



03   标准适用范围

具体说来,ISO/TC 130 国际印刷标准体系的总体结构由2层次和2类别组成:第一层,通用标准和专用标准。第二层,通用标准中分为:术语标准、介质与材料标准、测量与测试标准、过程质量控制标准、合格评定标准、人机系统与安全标准、环境与生态标准;专用标准中分为:作业准备标准、数据建立与交换标准、印前处理标准、印刷生产标准、印后加工标准、成品包装与物流标准。每类标准的适用范围如图3所示。

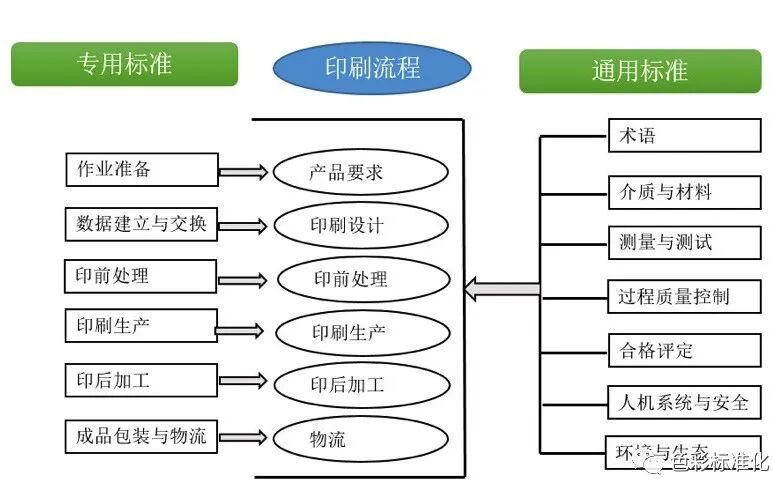

图3   标准适用范围



04   标准制定基本原则

总体来看,ISO/TC 130国际印刷标准体系结构中每个类别标准的制订工作,均要遵循以下的基本原则(见表3和表4),以便评估制定的标准是否恰当地覆盖所要求的内容。

表3 与多个生产过程相关的通用标准制定原则

类  别

原  则

术语

定义相关概念,使其在不同过程中有相同的解释

介质与材料

确立相关印刷过程中媒介与材料的印刷适性要求

测量与测试

规范测量和测试方法,提出对相关仪器和材料的要求,以确保结果的准确度和可靠性

过程质量控制

确立印刷复制过程中质量控制的要求和方法,比如如何进行色彩控制等

合格评定

针对需要符合相关标准或规范要求的产品、过程、服务、人员和系统制定合格评定指南

人机系统与安全

确立在生产场所保障人体健康和人身安全的要求

环境与生态

评估印刷过程和印刷产品对环境的影响,提倡印刷业的可持续发展方式



表4 与单一生产过程相关的专用标准制定原则

类  别

原  则

作业准备

为印刷设计者或相关机构提供指南,确保其设计方案适应印刷生产条件,并通过印前处理、印刷和印后加工成为预期的制成品

数据建立与交换

确立数据交换格式,保证数据文件在相关复制过程中的传递和交换

印前处理

确立数据处理、印版制作、打样以及多媒体出版的技术要求

保证处理后的数据与终端输出设备兼容

印刷生产

确立印刷过程控制要求,保证在各种承印材料上的印刷基于可靠的参数

印后加工

确立对印品的表面整饰、装订和成型加工的要求,以取得可靠的效果

成品包装与物流

确立成品打包和运输要求,保证在互联网环境下物流一体化的实现



05   现代印刷流程分析

ISO/TC 130标准关系到印刷流程中的各个生产过程(见图4)。按照印刷买家的要求,印刷品既可以由传统印刷系统生产,也可以由数字印刷系统生产,或者进行混合式生产(传统+数字,例如:一物一码的药品盒生产),另外,如果需要的是数字产品,还可以通过电子媒体传递,完成跨媒体出版。材料供应方和过程控制方在流程中的多个生产过程中相互配合。认识印刷流程对于理解ISO/TC 130的标准体系以及运用相应的标准大有裨益。

注1:图中椭圆部分是指生产过程

注2:图中长方形部分是指输入和输出

注3:图中正方形部分是指相关方

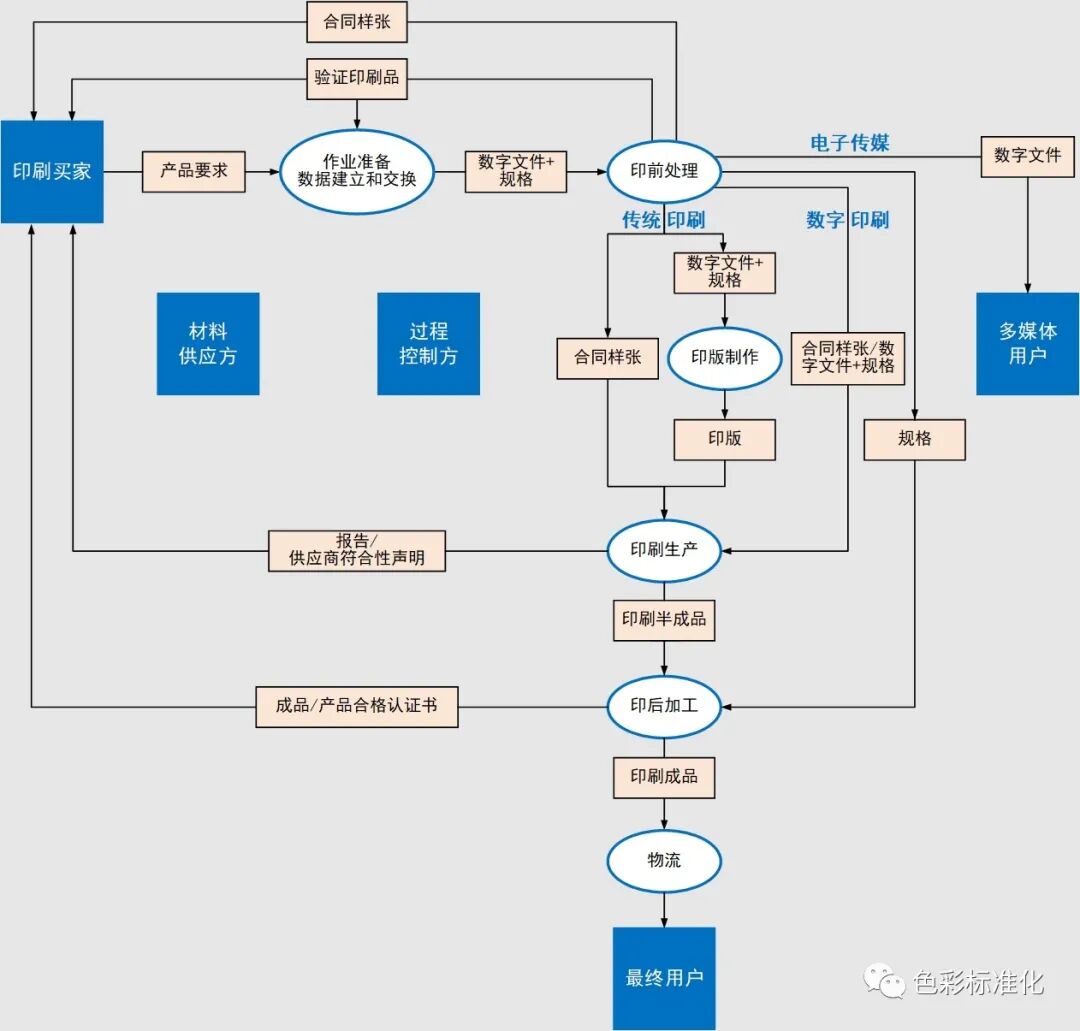

图4  印刷流程中生产过程的输入输出



06   相关方及其职责范围

印刷流程中的各相关方分担着不同的职责,ISO/TC 130 标准针对的是各相关方职责范围内的活动,如图5所示。有鉴于此,分析相关方及他们承担的责任有助于明确标准的目的和用途。

相关方通过对职责的分析确认,可分配一人承担一个任务或一人承担多个任务。印刷买家、设计师和印前操作员所承担的任务可以是相互交换的。多媒体用户和终端用户通常来说是较重要的相关方,不过在这里未被列入,因为他们只是被动的接受方,是不承担任务的用户。

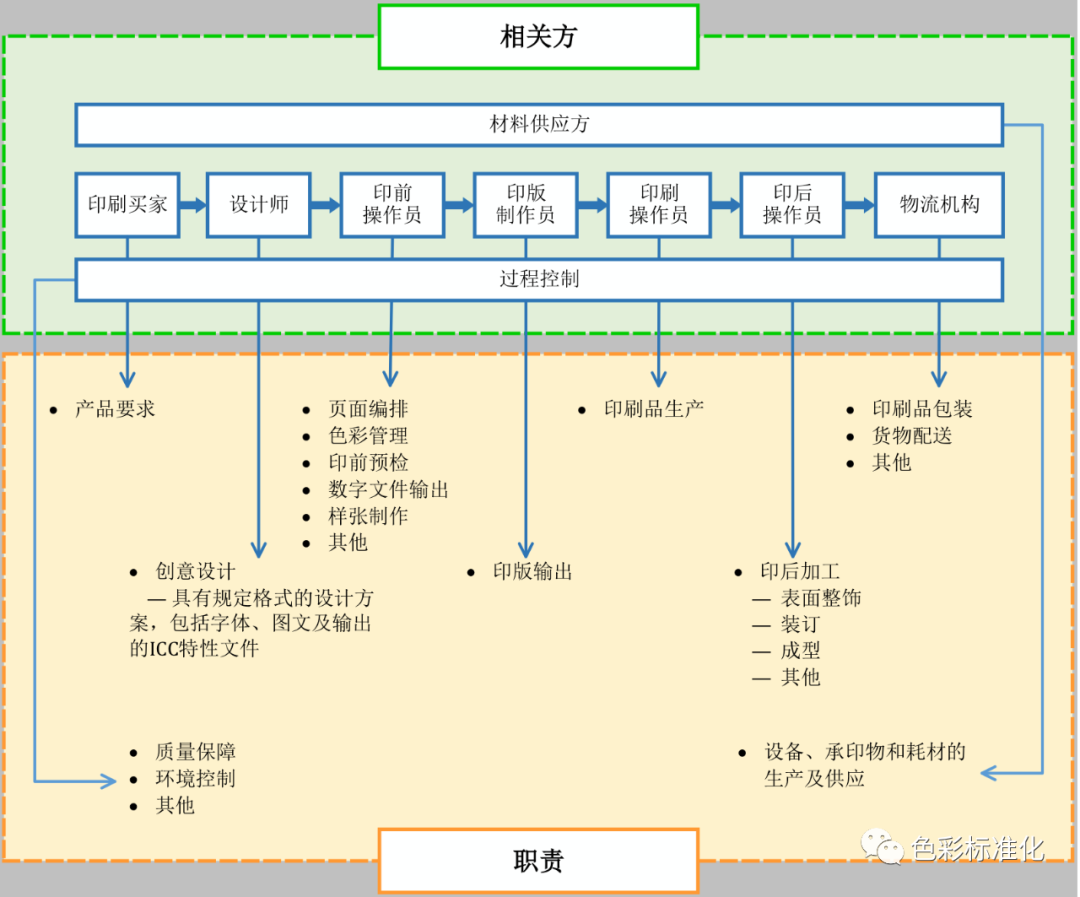

图5  相关方及职责范围



07   ISO/TC 130已发布的标准一览

表5  ISO/TC 130已发布的标准一览表

WG:标准开发的工作组/联合工作组/任务组



序号

标准编号

WG*

标准名称

标准类别

1

ISO 2834-1:2006

WG4

印刷技术—测试印刷品的实验室制备—第1部分:

浆状油墨

测量与测试

2

ISO 2834-2:2015

WG4

印刷技术—测试印刷品的实验室制备—第2部分:

液体印刷油墨

测量与测试

3

ISO 2834-3:2008

WG4

印刷技术—测试印刷品的实验室制备—第3部分:

丝网印刷油墨

测量与测试

4

ISO 2836:2004

WG4

印刷技术—印刷品和印刷油墨—印刷品对各类溶剂耐受性的评定

测量与测试

5

ISO 2846-1:2017

WG4

印刷技术—四色印刷的印刷油墨组颜色和透明度—第1部分:单张纸和热固型轮转平版胶印

媒介与材料

6

ISO 2846-2:2007

WG4

印刷技术—四色印刷的印刷油墨组颜色和透明度—第2部分:冷固型平版胶印

媒介与材料

7

ISO 5776:2016

WG1

印刷技术—文字校对符号

术语

8

ISO/TS 10128:2009

WG3

印刷技术—印刷系统色彩还原与特征数据集匹配的调整方法

印前处理

9

ISO 11084-1:1993

WG4

印刷技术—照相材料、箔纸和纸张定位系统—第1部分:三眼系统

媒介与材料

10

ISO 11084-2:2006

WG4

印刷技术—照相材料、箔纸和纸张定位系统—第2部分:印版制作的定位销系统

媒介与材料

11

ISO 12040:1997

WG4

印刷技术—印刷品和印刷油墨—使用氙灯评估色耐度

测量与测试

12

ISO 12218:1997

WG3

印刷技术—过程控制—胶印印版制作

印前处理

13

ISO 12632:2015

WG4

印刷技术—油墨、纸张和标签—热碱渗透性和耐碱性要求

测量与测试

14

ISO 12634:2017

WG4

印刷技术—使用旋转黏度计测定浆状油墨和连接料的黏稠度

测量与测试

15

ISO 12635:2008

WG4

印刷技术—胶印印版—尺寸

媒介与材料

16

ISO 12636:2018

WG4

印刷技术—胶印橡皮布

媒介与材料

17

ISO 12637-1:2006

WG1

印刷技术—词汇—第1部分:基本术语

术语

18

ISO 12637-2:2008

WG1

印刷技术—词汇—第2部分:印前术语

术语

19

ISO 12637-3:2009

WG1

印刷技术—词汇—第3部分:印刷术语

术语

20

ISO 12637-4:2008

WG1

印刷技术—词汇—第4部分:印后术语

术语

21

ISO 12639:2004

WG2

印刷技术—印前数据交换—用于图像技术的标签图像文件格式 (TIFF/IT)

数据建立与交换

22

ISO 12639:2004/ Amd 1:2007

WG2

印刷技术—印前数据交换—用于图像技术的标签图像文件格式(TIFF/IT)—修改单1:在TIFF/IT中使用JBIG2-Amd2 压缩

数据建立与交换

23

ISO 12640-1:1997

WG2

印刷技术—印前数据交换—第1部分:CMYK 标准色彩图像数据(CMYK/SCID)

过程质量控制

24

ISO 12640-1:1997/ Cor 1:2004

WG2

印刷技术—印前数据交换—第1部分:CMYK 标准色彩图像数据(CMYK/SCID)—技术勘误表1

过程质量控制



表5  ISO/TC 130已发布的标准一览表(续)

WG:标准开发的工作组/联合工作组/任务组

序号

标准编号

WG*

标准名称

标准类别

25

ISO 12640-2:2004

WG2

印刷技术—印前数据交换—第2部分:XYZ/sRGB编码的标准色彩图像数据 (XYZ/SCID)

过程质量控制

26

ISO 12640-2:2004/ Cor 1:2008

WG2

印刷技术—印前数据交换—第2部分:XYZ/sRGB编码的标准色彩图像数据 (XYZ/SCID)—技术勘误表1

过程质量控制

27

ISO 12640-3:2007

WG2

印刷技术—印前数据交换—第3部分:CIELAB标准色彩图像数据(CIELAB/SCID)

过程质量控制

28

ISO 12640-4:2011

WG2

印刷技术—印前数据交换—第4部分:

宽色域显示相关的标准色彩图像数据[Adobe RGB (1998)/SCID]

过程质量控制

29

ISO 12640-5:2013

JWG9

印刷技术—印前数据交换—第5部分:场景相关的标准色彩图像数据(RIMM/SCID)

过程质量控制

30

ISO 12641:1997

WG2

印刷技术—印前数据交换—校准颜色输入扫描仪的色标

过程质量控制

31

ISO 12641-1:2016

WG2

印刷技术—印前数据交换—校准颜色输入扫描仪的色标—第1部分: 校准颜色输入扫描仪的色标

过程质量控制

32

ISO 12642-1:2011

WG2

印刷技术—四色印刷特性描述输入数据—

第1部分:原始数据集

过程质量控制

33

ISO 12642-2:2006

WG2

印刷技术—四色印刷特性描述输入数据—

第2部分:扩展数据组

过程质量控制

34

ISO 12643-1:2009

WG5

印刷技术—印刷技术设备和系统的安全要求—

第1部分:一般要求

人机系统与安全

35

ISO 12643-2:2010

WG5

印刷技术—印刷技术设备和系统的安全要求—

第2部分:印前和印刷设备及系统

人机系统与安全

36

ISO 12643-3:2010

WG5

印刷技术—印刷技术设备和系统的安全要求—

第3部分:装订和整饰设备及系统

人机系统与安全

37

ISO 12643-4:2010

WG5

印刷技术—印刷技术设备和系统的安全要求—

第4部分:加工成型设备和系统

人机系统与安全

38

ISO 12643-5:2010

WG5

印刷技术—印刷技术设备和系统的安全要求—

第5部分:独立平版压印机

人机系统与安全

39

ISO 12644:1996

WG4

印刷技术—使用落杆黏度计测定浆状油墨和连接料的流变特性

测量与测试

40

ISO 12645:1998

WG3

印刷技术—过程控制—用于对投射密度仪不透明部分校准的验证参考材料

测量与测试

41

ISO 12646:2015

WG3

印刷技术—彩色打样用显示器—特性

印前处理

42

ISO 12647-1:2013

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制—第1部分:参数和测量方法

印刷生产

43

ISO 12647-2:2013

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制—第2部分:平版胶印过程

印刷生产

44

ISO 12647-3:2013

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制—第3部分:新闻纸冷固型平版胶印

印刷生产

45

ISO 12647-4:2014

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制——第4部分:出版凹印

印刷生产



表5  ISO/TC 130已发布的标准一览表(续)

WG:标准开发的工作组/联合工作组/任务组

序号

标准编号

WG*

标准名称

标准类别

46

ISO 12647-5:2015

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制—第5部分:网版印刷

印刷生产

47

ISO 12647-6:2012

WG3

印刷技术——网目调分色片、样张和生产印刷品的过程控制——第6部分:柔版印刷

印刷生产

48

ISO 12647-6:2012

/Amd1:2015

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制——第6部分:柔版印刷/修改单1

印刷生产

49

ISO 12647-7:2016

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制—第7部分:直接使用数据的打样过程

印前处理

50

ISO 12647-8:2012

WG3

印刷技术—网目调分色片、样张和生产印刷品的过程控制—第8部分:直接使用数据的验证样张制作过程

印前处理

51

ISO/TR 12705:2011

WG4

印刷技术—平版印刷中化学重影的实验室测试方法

测量与测试

52

ISO 13655:2017

JWG8

印刷技术—印刷图像的光谱测量和色度计算

测量与测试

53

ISO 14298:2013

WG10

印刷技术—安全印刷过程管理

不适用

54

ISO/TR 14672:2000

WG2

印刷技术—对ISO12640定义的自然标准颜色图像数据的统计

数据建立与交换

55

ISO 14861:2015

WG3

印刷技术——颜色软打样系统要求

印前处理

56

ISO 15076-1:2010

JWG7

图像技术色彩管理—体系、特性文件格式和数据结构—第1部分:以ICC.1:2010为基础

过程质量控制

57

ISO/TS 15311-1:2019

WG3

印刷技术—用于商业和工业生产的印张要求—第1部分:测量方法和报告模式

合格评定

58

ISO/TS 15311-2: 2018

WG3

印刷技术—印张的印刷质量要求—第2部分:使用数字印刷技术生产的商用印刷品

合格评定

59

ISO/PAS 15339-1:2015

WG3

印刷技术—采用跨越多种技术的数据进行印刷—第1部分:原理

印刷生产

60

ISO/PAS 15339-2:2015

WG3

印刷技术—采用跨越多种技术的数剧进行印刷—第2部分:特征化印刷条件参照,CRPC1-CRPC7

印刷生产

61

ISO 15341:2014

WG4

印刷技术—印刷滚筒半径的测定方法

测量与测试

62

ISO 15397:2014

WG4

印刷技术—印刷纸张性能交流通用指标

介质与材料

63

ISO 15790:2004

WG6

印刷技术与摄影术—反射和透射度量的验证参考材料—适用文件和程序,包括对综合标准不确定性的测定

测量与测试

64

ISO/TR 15847:2008

WG5

印刷技术——印刷系统和印后加工系统包括相关辅助设备使用的图形符号

人机系统与安全

65

ISO 15930-1:2001

WG2

印刷技术—印前数据交换—使用PDF—第1部分:使用CMYK数据(PDF/X-1和PDF/X-1a)完全交换

数据建立与交换

66

ISO 15930-3:2002

WG2

印刷技术—印前数据交换—使用PDF—第3部分:适应色彩管理工作流程(PDF/X-3)的完全交换

数据建立与交换

67

ISO 15930-4:2003

WG2

印刷技术—印前数据交换—使用PDF—第4部分:使用PDF 1.4 (PDF/X-1a) 的CMYK与专色印刷数据的完全交换

数据建立与交换



表5  ISO/TC 130已发布的标准一览表(续)

WG:标准开发的工作组/联合工作组/任务组



序号

标准编号

WG*

标准名称

标准类别

68

ISO 15930-6:2003

WG2

印刷技术—使用PDF的印前数据交换—第6部分:使用PDF 1.4 (PDF/X-3)进行适应色彩管理工作流程的印刷数据完全交换

数据建立与交换

69

ISO 15930-7:2010

WG2

印刷技术—使用PDF的印前数据交换—第7部分:使用PDF1.6进行印刷数据(PDF/X-4)的完全交换和印刷数据与外部参考特征文件(PDF/X-4p)的部分交换

数据建立与交换

70

ISO 15930-8:2010

WG2

印刷技术—使用PDF的印前数据交换—第8部分:使用PDF 1.6 (PDF/X-5)进行印刷数据的部分交换

数据建立与交换

71

ISO 15930-8:2010/ Cor 1:2011

WG2

印刷技术—使用PDF的印前数据交换—第8部分:使用PDF 1.6 (PDF/X-5)进行印刷数据的部分交换—技术勘误表1

数据建立与交换

72

ISO/TR 16066:2003

WG2

印刷技术—用于色彩还原评估(SOCS)的标准物体颜色光谱数据库

过程质量控制

73

ISO 16612-1:2005

WG2

印刷技术—可变印刷数据交换—第1部分:使用PPML 2.1和PDF 1.4 (PPML/VDX-2005)

数据建立与交换

74

ISO 16612-2:2010

WG2

印刷技术—可变印刷数据交换—第2部分:使用 PDF/X-4 和 PDF/X-5 (PDF/VT-1 和PDF/VT-2)

数据建立与交换

75

ISO 16613-1:2017

WG2

印刷技术—可变内容替换—第1部分:使用PDF/X 进行可变内容替换(PDF/VCR-1)

数据建立与交换

76

ISO 16759:2013

WG11

印刷技术—印刷媒体产品碳足迹计算的量化和交流

环境与生态

77

ISO 16760:2014

WG2

印刷技术—印前数据交换—用于RGB印刷工艺流程的RGB图像制作和可视化

数据建立与交换

78

ISO 16762:2016

WG12

印刷技术—印后—运输、处理和储存的一般要求

作业准备

79

ISO 16763:2016

WG12

印刷技术—印后—装订产品要求

印后加工

80

ISO 17972-1:2015

WG2

印刷技术—颜色数据交换格式—第1部分:与CxF3 (CxF/X)的关系

数据建立与交换

81

ISO 17972-2:2016

WG2

印刷技术—颜色数据交换格式(CxF/X)—第2部分:扫描仪目标数据(CxF/X-2)

数据建立与交换

82

ISO 17972-3:2017

WG2

印刷技术—颜色数据交换格式(CxF/X)— 第3部分:输出目标数据(CxF/X-3)

数据建立与交换

83

ISO 17972-4:2018

WG2

印刷技术—颜色数据交换格式(CxF/X)— 第4部分:专色特征数据(CxF/X-4)

数据建立与交换

84

ISO 18619:2015

JWG7

图像技术色彩管理——黑点补偿

过程质量控制

85

ISO 18620:2016

WG2

印刷技术—印前数据交换—阶调调整曲线交换

印前处理

86

ISO/TS 18621-11:2019

JWG14

印刷品图像质量评估方法—第11部分:色域分析

测量与测试

87

ISO 19302:2018

WG13

印刷技术—印刷流程的色彩符合

合格评定

88

ISO 19445:2016

WG2

印刷技术—印刷工作流程的元数据—图像和文件打样的XMP元数据

数据建立与交换



 表5  ISO/TC 130已发布的标准一览表(续)

WG:标准开发的工作组/联合工作组/任务组

序号

标准编号

WG*

标准名称

标准类别

89

ISO 19593-1:2018

WG2

印刷技术—使用PDF联通作业步骤和内容数据—第一部分:包装和标签的作业步骤

作业准备

90

ISO 19594:2017

WG12

印刷技术—胶黏订产品粘结强度测定的试验方法—向上方拉动的拉页测试

测量与测试

91

ISO 20294:2018

JWG15

印刷技术—电子媒体碳足迹计算的量化与交流

环境与生态

92

ISO 20654:2017

WG3

印刷技术—专色阶调值的测量和计算

测量与测试

93

ISO 20677:2019

JWG7

图像技术——结构配置文件格式和数据的扩展

数据建立与交换

94

ISO 20690:2018

WG11

印刷技术—数字印刷设备运行功耗测定

环境与生态

95

ISO 21632:2018

WG11

印刷技术——数字印刷设备包括在转换过程和相关模式下能耗测定,

环境与生态

96

ISO 21812-1:2019

WG2

印刷技术——PDF文件的印刷生产元数据—第1部分元数据的结构和核心要求

数据建立与交换

97

ISO/TS 21830:2018

JWG7

图像技术色彩管理—非彩色ICC特性文件的黑点补偿

过程质量控制

98

ISO 28178:2009

WG2

印刷技术—使用XML或ASCII文本的色彩和过程控制数据交换格式

数据建立与交换

注:以上清单来自ISO 网站Standard and/or project of ISO/TC 130 ,截止至至2019年 12月31日。ISO 中央秘书处将根据ISO项目计划持续更新。

来源:ISO/TC 130/TF 3, 2019
